Опциональный кабель Multitronics ШП-3 диагностический

Описание опционального кабеля Multitronics ШП-3

Кабель Multitronics ШП-3 необходим для корректной работы функции "Осциллограф".

Подключается к бортовым компьютерам Multitronics C-340  и C-350.

Установка

1. Провод массы опционального кабеля подключите к 4 контакту дополнительного разъема БК, считая сверху.

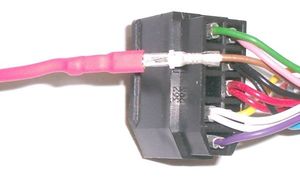

2. Извлеките провод габаритов из разъема бортового компьютера (контакт №6) и подключите его к сигнальному проводу опционального кабеля Multitronics ШП-3.

Описание работы осциллографа

  Маршрутный бортовой компьютер оснащенный функцией осциллографа позволяет производить:

• наблюдение и анализ сигналов различных датчиков и цепей а/м непосредственно на экране компьютера.
• сохранение и перенос осциллограмм на персональный компьютер.

Сравнив записанный сигнал с эталонным, вы получаете дополнительную возможность диагностики узлов автомобиля, в случае сложно диагностируемых неисправностей: износ, заклинивание, замыкание, плохой контакт и т.д.

По своим возможностям “Осциллограф” максимально приближен к настольным решениям: имеется возможность управлять разверткой, триггером, измерять временные интервалы, оценивать амплитуды сигналов.

Включение режима на БК

Режим Осциллограф становиться активным при подключении к компьютеру Опционального кабеля ШП-3 с зажимом и переключаемым делителем напряжения.

Для перехода в режим "Осциллограф" необходимо:

1. Подключить опциональный кабель к бортовому компьютеру согласно схемы подключения (смотри выше).
2. В "Дисплее установок" выбрать пункт "Осциллограф", при этом другие функции бортового компьютера поддерживаться не будут.
3. Для выхода из режима "Осциллограф" нажмите кнопку "F" и в меню выберите пункт "Закончить работу", либо отключите питание бортового компьютера.

  Функция "Осциллограф" позволяет наблюдать и анализировать сигналы различных датчиков и цепей автомобиля непосредственно на экране БК. Функция записи позволяет сохранить осциллограмму для дальнейшего воспроизведения ее на ПК с помощью программы params32.exe.

  В качестве демонстрации запустите программу Params32.exe и загрузите файлы примеров, показанных ниже: сигнал на первичной цепи катушки зажигания, сигнал датчика кислорода, сигнал на форсунке (для просмотра осциллограмм нажмите кнопку "Просмотреть данные осциллографа" в программе Params32.exe).

Управление режимом Осциллограф

Для управления осциллографом используйте соответствующее меню, которое становиться доступно при нажатии на кнопку "F".

"ESC" — выход из меню.

"PARAM" в режиме осциллографа — перемещение по настройкам осциллографа, расположенным в нижней строке экрана, с возможностью изменения выделенного параметра кнопками "вверх" и "вниз".
