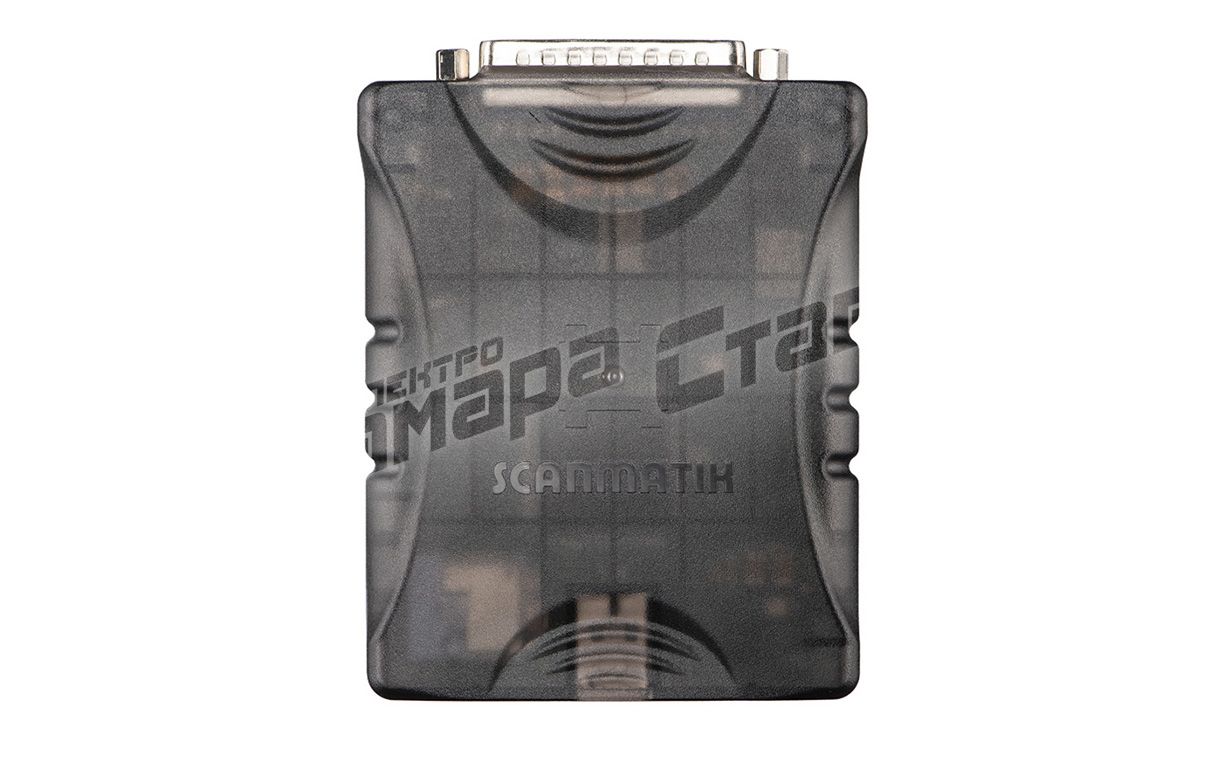

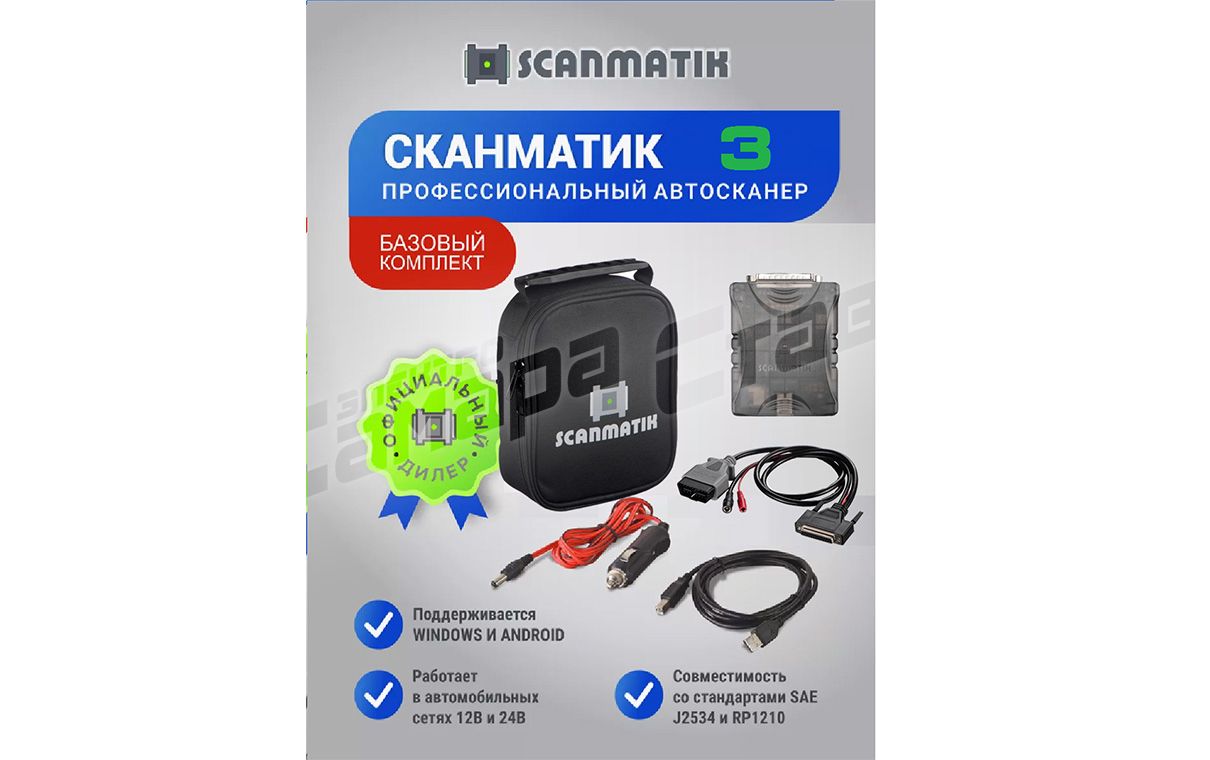

Автосканер Сканматик 2Pro и Сканматик 3 версия 2.21.29 (бесплатное ПО и обновления). Мультимарочный автосканер Базовой комплектации

Автосканер Сканматик-2 Pro совместим со следующими автомобилями:

• ВАЗ, ГАЗ, УАЗ.
• ИЖ, ОКА, ZAZ.
• КАМАЗ, МАЗ, ПАЗ.
• Daewoo, Chevrolet.
• Chery, BYD, Geely, Great Wall, Lifan.
• Mitsubishi, Kia, Hyundai.
• Ravon (UZDaewoo).

Сканматик 2 Pro работает с любыми протоколами семейства OBD-2/EOBD:

• 13xISO-9141/ISO-14230 K-Line
• 1xJ1850 VPW
• 1xJ1850 PWM
• 4 x CAN
• 1xSingle Wire CAN.

Список протестированных программ:

• Chrysler Flash Application
• Combiloader
• Chiploader ECU Flasher (auto-bk)
• Ford Module Programming Tool
• Forscan
• GM GDS-2/SPS
• Hino Diagnostic Explorer 150 (Hino DX2)
• HONDA HDS
• Jaguar/Land Rover SDD
• MDFLASHER
• MMC Flasher (Bruce-Willis)
• Nissan Consult 3+
• ODIS Service
• OpenBox
• PCMFlash
• Toyota Techstream
• Volvo Vida
• Xentry/DAS Pass Thru
• Allison DOC
• Cummins INSITE
• Cummins Calterm III
• Case New Holland EST
• CAT Electronic Technician (CAT ET)
• Noregon JPRO
• Volvo Premium Tech Tool (рекомендованы версии  1.х.х)
• Wabco Toolbox

Технические характеристики

• Интерфейсы для связи с ПК (Планшетом, Смартфоном) - USB или Bluetooth
• Напряжение питания: 5...36В от бортовой сети а/м или USB (гальваническая развязка вместе с питанием)
• Потребляемый ток, не более 350мА
• Внутренние импульсные блоки питания собственной разработки (нет нагрева +широкий диапазон входных напряжений от 5 до 55В)
• Защита по питанию от всплесков напряжения “Load-Dump” (при отключении генератора на работающем моторе)
• Поддерживаемые шины данных:
  • 13 x ISO-9141/ISO-14230 (K-LINE)
  • 1 x J1850VPW
  • 1 x J1850PWM
  • 4 x CAN
  • 1 x Single Wire CAN
• Встроенный мультиплексор для коммутации диагностических линий
• Самая широкая поддержка стандартов J2534-1/2
• Подача напряжения программирования (5-24В) - на ножки разъема OBD2: 6, 8, 11, 12, 13, 14

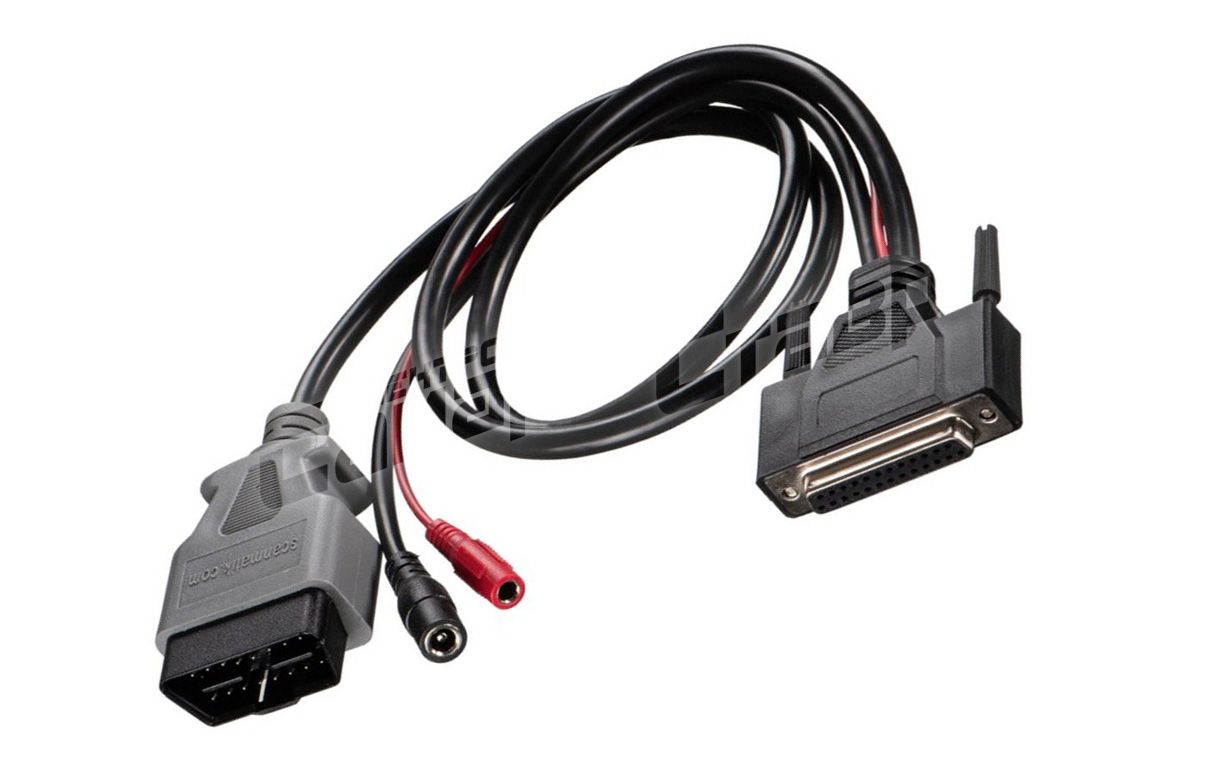

• Выход напряжения программирования AUX (через дополнительный кабель)
• Дальность действия Bluetooth, не менее: 10м (Class 2)
• Размеры адаптера (Д x Ш x В), не более: 970x750x220мм
• Вес прибора в базовой комплектации, не более: 1 кг

Внимание:
выход напряжения программирования AUX на адаптере SM2-PRO реализован через ножку №25 разъёма DB25. Для вывода напряжения потребуется специальный главный кабель или переходник, которые будут предлагаться в качестве опции с сентября 2018г.

Настройка Сканматик 2 Pro

 Программа может связываться с автосканером как по Bluetooth так и по USB.
При первом запуске будут предложены варианты настроек подключения – следуйте инструкциям на экране.

Программы для установки

• Windows - ( 17 мб)
•  Android - ( 47 мб)
• Инструкция по эксплуатации Сканматик 2.pdf

Установка

Адаптеры Сканматик: A0001...A14600 - ОБЯЗАТЕЛЬНО нужно пропатчить радиомодуль следующим образом:

• Установите программу Сканматик-2 на компьютер если она не установлена (подойдет любая версия).
• Скачайте bt_fix_android.zip распакуйте всю папку в любое место на диске.
• Запустите bt_fix_android.exe и следуйте инструкциям на экране.

На устройствах с версией Android 4.0.3 и выше зайдите в настройки устройства и в разделе “Опции разработчика” отключите пункт “Не сохранять операции” если он присутствует и включен.
В противном случае программа будет работать некорректно при нажатии кнопки “назад” (пустой экран).

Саму программу проще всего установить загрузив ее прямо на устройство:

• В настройках устройства разрешите установку программ из неизвестных источников ("Настройки –> Безопасность").
• Скачайте файл Android - ( 47 мб).
• Выберите файл .apk и запустите установку.

Также программу из apk можно установить с sd-карты с помощью различных файл-менеджеров и т.п.

Подключение по Bluetooth

Рекомендуем устанавливать программу в память устройства, а не на карту памяти.

Привязка автосканера к программе производится только в самой программе Сканматик.

Привязка автосканера Сканматик:

• Запустите программу.
• Выберите пункт Настройка и в открывшемся меню укажите тип соединения – Bluetooth. Нажмите Привязка.
• После поиска адаптеров программа отобразит серийный номер обнаруженного адаптера, выберите его.

Программа сканматик 2 pro следит за состоянием радиомодуля Bluetooth на устройстве.
Радиомодуль будет автоматически включен когда потребуется связь с адаптером, и выключен после простоя или выхода из программы.

Обратите внимание - если Blueooth был включен другой программой перед запуском или во время работы программы Сканматик, то он не будет автоматически выключен ни при простое ни при выходе из программы.
Включить принудительное отключение Bluetooth и настроить время простоя можно в настройках программы.

Внимание!
На устройствах с версией Android 6.0 и выше после установки программа может потребовать разрешения на доступ к: "Памяти/фото/видео". “Определение местоположения” - включите гелокацию, если у ОС Android 10  и выше.

Данные разрешения требуются для возможности сохранения отчетов и работы по Bluetooth соответственно.

При самом первом подключении по Bluetooth (после привязки) может появиться уведомление "Сопряжение с устройством Bluetooth..." с запросом ПИН кода.
Следует проигнорировать его или нажать "ОТМЕНА" если оно не пропало.

Если возникают проблемы при связи по Bluetooth - настоятельно рекомендуется обновить прошивку устройства до последней версии.
В большинстве случаев это решает проблему.

Требования:

• Устройство с Android 2.1 и выше
• Поддерживаемые архитектуры: все (ARM, X86, MIPS)
• Наличие Bluetoth или USB-host порта

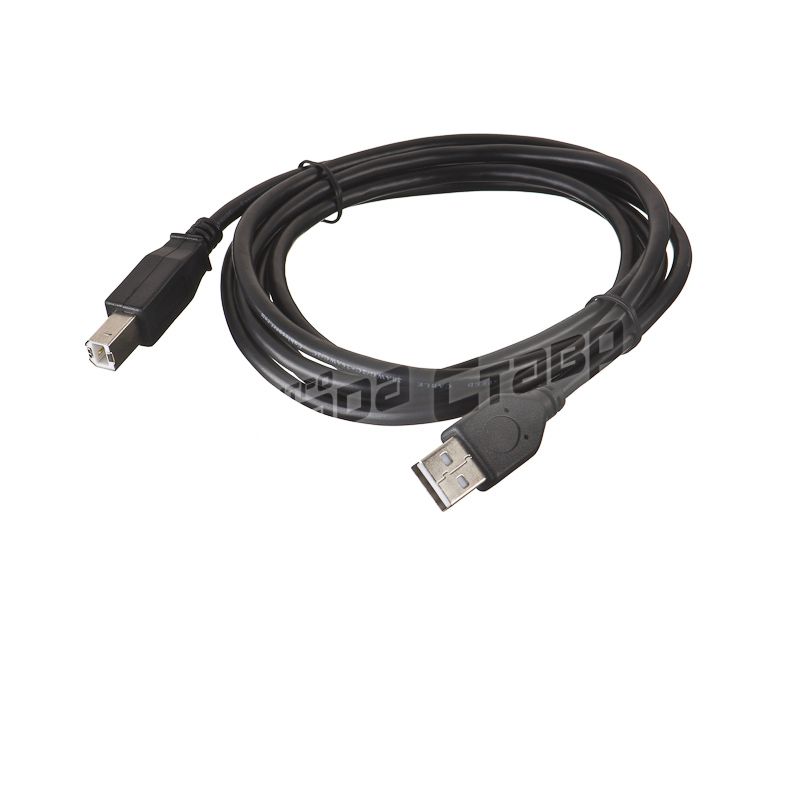

Подключение по USB

Для связи по USB планшет должен уметь работать как USB-host, то есть иметь соответствующий разъем USB "A" (или переходник) как на компьютере.

Если выбрать оба способа соединения - программа будет автоматически преключаться c Bluetooth на USB когда автосканер подключается кабелем, и наоборот (причем подключать кабель можно во время просмотра переменных, ошибок и т.д.).

На некоторых устройствах требуется root-доступ для связи по USB, если устройство спросит разрешить его - то разрешите.

Гарантия

Гарантия на Сканматик 2 PRO составляет 12 месяцев.
Гарантия на коммутационные кабеля 3 месяца.

Гарантия начинается со дня получения товара заказчиком.

В течение гарантийного срока предприятие-изготовитель безвозмездно устраняет отказы и неисправности, возникшие по вине изготовителя, и обеспечивает консультационную поддержку по телефону и электронной почте.

Оборудование принимается в гарантийный ремонт только при условии предоставления оригинала Паспорта оборудования с заполненными данными о серийном номере, дате продажи и отметки дилера (печать, подпись).

Никакие другие документы или их копии не являются подтверждением действующих гарантийных обязательств!

Все гарантийные обязательства «Самара-Электро-Ставр» полностью соблюдаются.

Внимание в случае попытки самостоятельного вмешательства в конструкцию прибора для решения проблемы, прибор автоматически снимается с гарантии, в данном случае ремонт прибора идет платный.

Как отправлять оборудование на гарантийный ремонт

• Лично, почтой, транспортной или курьерской компанией - обязательно до офиса, а не до офиса транспортной компании. Адрес офиса: 141071, Московская обл., г.Королев, ул. Павлова, дом 2, офис 4, ООО "Скансервис".
• Вложить записку с полными контактными данными для обратной отправки или согласования стоимости ремонта.
• Указать номер телефона и e-mail для оперативного согласования стоимости, формы оплаты или отправки счета.
• Если хотите, чтобы проверили не только адаптер, но и кабели/переходники - присылайте вместе с ними. Если вы отправляете комплект, то проверяются все комплектующие.
• Доставку оборудования до гарантийной мастерской и обратно оплачивает Покупатель.
• Только предоставление оригинала Паспорта с отметкой о продаже является основанием для приема оборудования в гарантийный ремонт.
